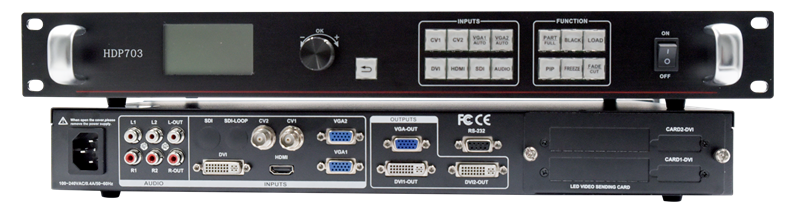

Procesador de vídeo LED multifuncional Huidu HDP703 con entrada de vídeo de 7 canales para escenario de pared de vídeo LED a todo color
Introducción
HDP703 es un procesador de video con entrada de video digital-analógica de 7 canales y entrada de audio de 3 canales, que puede usarse ampliamente en el mercado de conmutación de video, empalme de imágenes y escalado de imágenes.

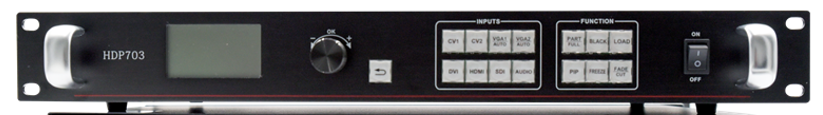

(1) Panel frontal
Botón | Función |
CV1 | Habilitar entrada CVBS(V) |
VGA1/AUTO | Habilitar revisión automática de entrada VGA 1 |
VGA2/AUTO | Habilitar revisión automática de entrada VGA 2 |
hdmi | Habilitar entrada HDMI |
LCD | Mostrar los parámetros |
LLENO | Visualización en pantalla completa |
CORTAR | Cambio perfecto |
DESTEÑIR | Interruptor de aparición y desaparición gradual |
Giratorio | Ajustar la posición del menú y los parámetros. |
CV2 | Habilitar entrada CVBS2(2) |
DVI | Habilitar entrada DVI |
IDE | Habilitar SDI (opcional) |
AUDIO | Cambiar visualización parcial/completa |
PARTE | Visualización de pantalla parcial |
PEPITA | Activar/desactivar la función PIP |
CARGA | Cargar configuración anterior |
Cancelar o regresar | |
NEGRO | Entrada negra |

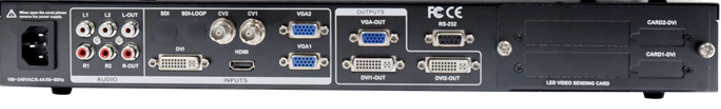

(2).Panel trasero
ENTRADA DVI | CANTIDAD: 1 CONECTOR:DVI-I ESTÁNDAR:DVI1.0 RESOLUCIÓN: Estándar VESA, PC a 1920*1200, HD a 1080P |
ENTRADA VGA | CANTIDAD: 2 CONECTOR:DB 15 ESTÁNDAR:R、G、B、Hsincronización、Vsync: 0 a 1 Vpp±3dB (vídeo de 0,7 V + sincronización de 0,3 V) RESOLUCIÓN:Estándar VESA, PC a 1920*1200 |
ENTRADA CVBS (V) | CANTIDAD: 2 CONECTOR:BNC ESTÁNDAR: PAL/NTSC 1Vpp±3db (vídeo de 0,7 V+sincronización de 0,3 v) 75 ohmios RESOLUCIÓN:480i,576i |
ENTRADA HDMI | CANTIDAD: 1 CONECTOR:HDMI-A ESTÁNDAR: Compatibilidad HDMI1.3 con versiones anteriores RESOLUCIÓN: Estándar VESA, PC a 1920*1200, HD a 1080P |
ENTRADA SDI (opcional) | CANTIDAD: 1 CONECTOR:BNC ESTÁNDAR: SD-SDI, HD-SDI, 3G-SDI RESOLUCIÓN: 1080P 60/50/30/25/24/25(PsF)/24(PsF) 720P 60/50/25/24 1080i 1035i línea 625/525 |
SALIDA DVI/VGA | CANTIDAD: 2 DVI o 1VGA CONECTOR:DVI-I, DB15 ESTÁNDAR: Estándar DVI: DVI1.0 Estándar VGA: VESA RESOLUCIÓN: 1024*768@60Hz 1920*1080@60Hz 1280*720@60Hz 1920*1200@60Hz 1280*1024@60Hz 1024*1280@60Hz 1920*1080@50Hz 1440*900@60Hz 1536*1536@60Hz 1024*1920@60Hz 1600*1200@60Hz 2048*640@60Hz 2304*1152@60Hz 1680*1050@60Hz 1280*720@60Hz 3840*640@60Hz |
Características
(1).Múltiples entradas de vídeo-HDP703 Entradas de video de 7 canales, 2 videos compuestos (Video), VGA de 2 canales, DVI de 1 canal, HDMI de 1 canal, SDI de 1 canal (opcional), también admite entrada de audio de 3 canales.Básicamente cubre las necesidades de uso civil e industrial.
(2).Práctica interfaz de salida de vídeo-HDP703 tiene tres salidas de vídeo (2 DVI, 1 VGA) y una salida de distribución de vídeo DVI (es decir, LOOP OUT), 1 salida de audio.

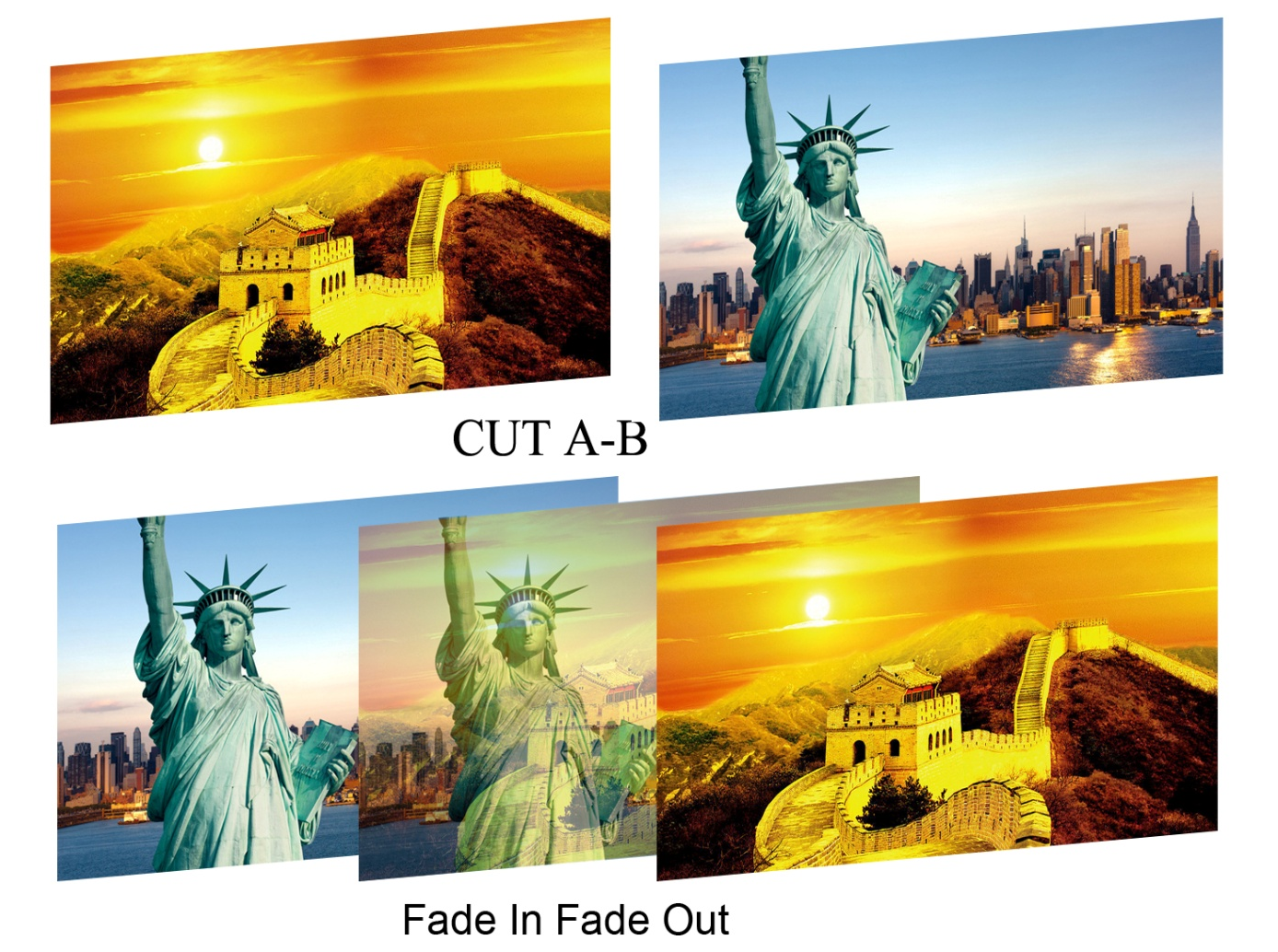

(3).Cualquier canal de conmutación perfecta-El procesador de vídeo HDP703 también puede cambiar sin problemas entre cualquier canal, el tiempo de conmutación es ajustable de 0 a 1,5 segundos.
(4).Resolución de salida múltiple -HDP703 está diseñado para usuarios con una serie de resoluciones de salida prácticas, la más amplia alcanza 3840 puntos, el punto más alto de 1920, para una variedad de pantallas de matriz de puntos.Hasta 20 tipos de resolución de salida para que el usuario seleccione y ajuste la salida a punto a punto. Resolución definida por el usuario de 1,3 megapíxeles, el usuario puede configurar libremente la salida.
(5).Admite tecnología previa al cambio- tecnología de pre-conmutación, en el momento de cambiar la señal de entrada, el canal que se cambiará para predecir de antemano si hay una señal de entrada, esta característica reduce el caso que puede deberse a una rotura de línea o ninguna entrada de señal para cambiar directamente conducir a errores, mejorar la tasa de éxito del desempeño.

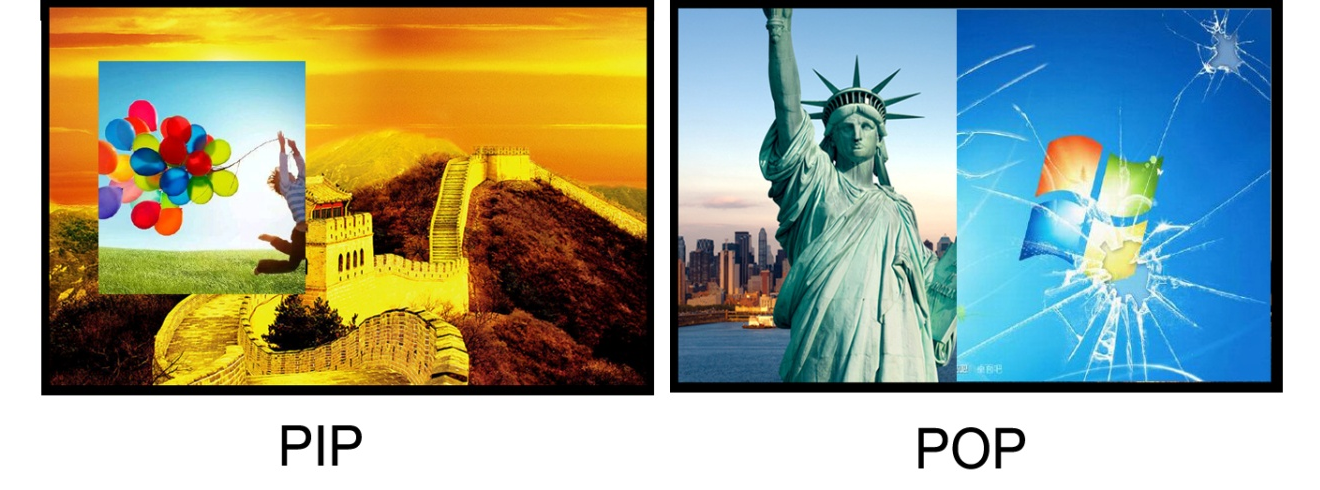

(6).Soporte de tecnología PIP-la imagen original en el mismo estado, la otra entrada de imágenes iguales o diferentes.La función PIP HDP703 no solo se puede ajustar el tamaño, la ubicación, los bordes, etc. de la superposición, también puede usar esta función para implementar imagen fuera de imagen (POP) y visualización de pantalla dual.
(7).Soporte Congelar imágenes- Durante la reproducción, es posible que necesite congelar la imagen actual y "pausar" la imagen.Cuando la pantalla se congela, el operador también puede cambiar la entrada actual o cambiar los cables, etc., para evitar que las operaciones en segundo plano afecten el rendimiento.

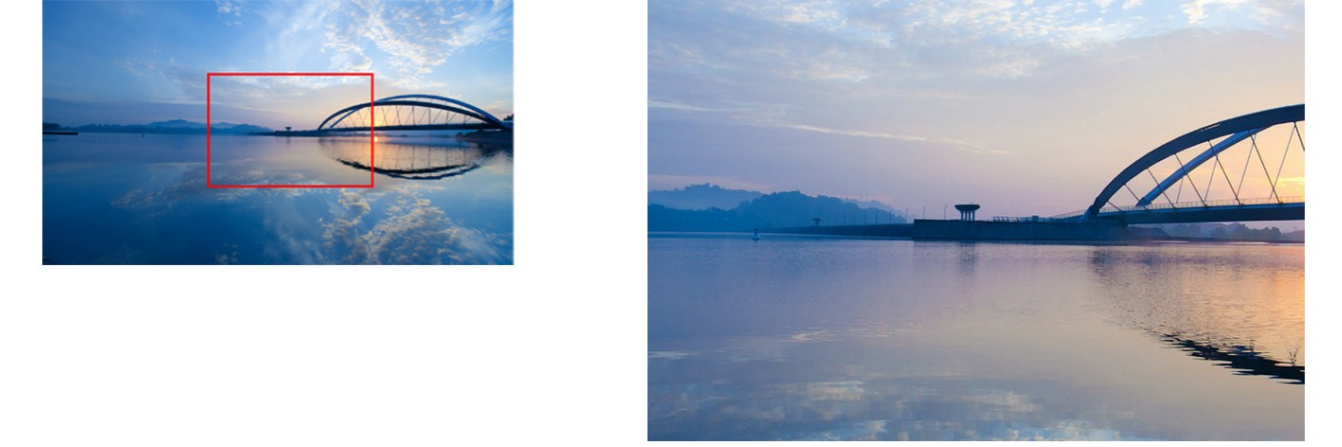

(8).Parte con pantalla completa cambia rápidamente-HDP703 puede recortar parte de la pantalla y completar la operación de la pantalla, cualquier canal de entrada puede configurarse de forma independiente con diferentes efectos de interceptación, y cada canal aún puede lograr un cambio perfecto.
(9).Carga preestablecida-HDP703 con 4 grupos preestablecidos de usuarios, cada usuario puede almacenar todos los parámetros preestablecidos establecidos por el usuario.

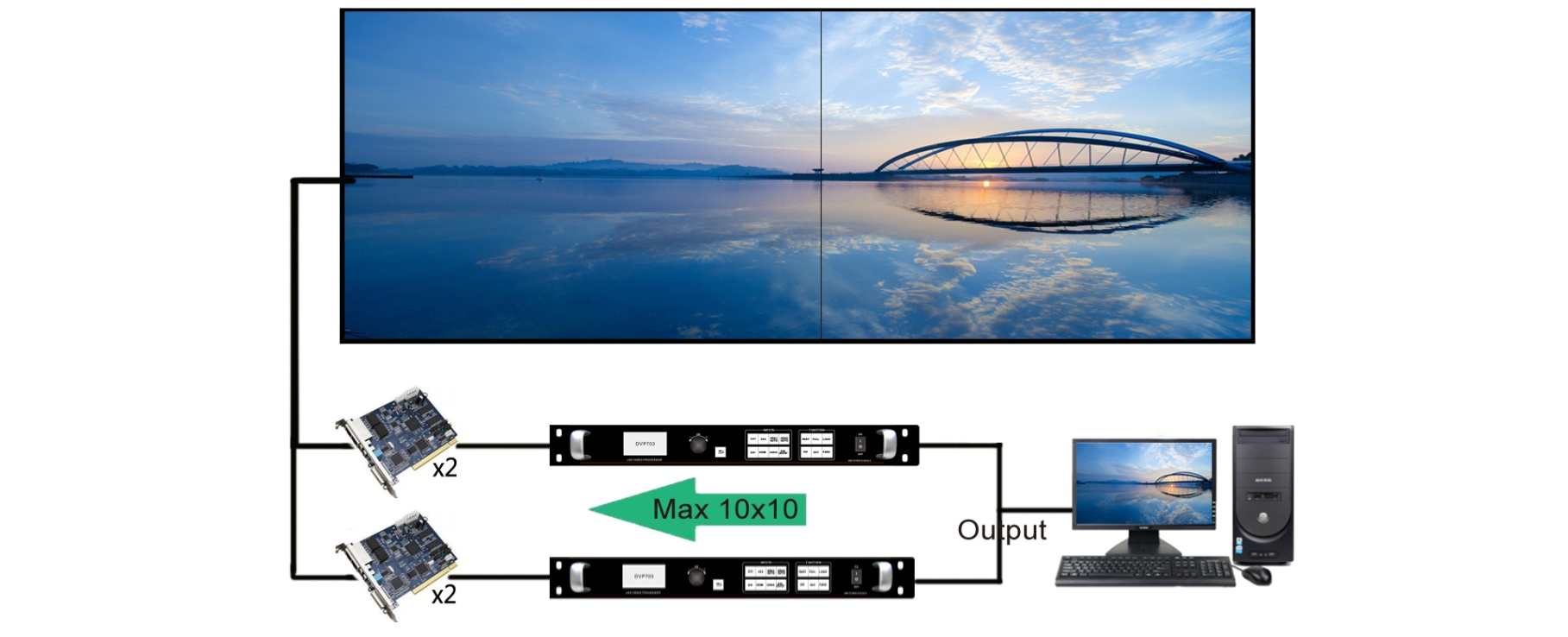

(10).Empalme desigual y igual -El empalme es una característica importante del HDP703, que se puede lograr. Empalmes desiguales e iguales, satisfacen en gran medida las necesidades del usuario en el empalme.Implementado en más de una sincronización de cuadros de procesador, 0 retraso, no más cola y otras tecnologías, el rendimiento es perfectamente fluido.
(11).Tecnología de escalado de imágenes de 30 bits.-HDP703 utiliza un motor de procesamiento de imágenes de doble núcleo, un solo núcleo puede manejar tecnología de escalado de 30 bits, se puede realizar una salida de 64 a 2560 píxeles y al mismo tiempo lograr una amplificación de 10 veces la imagen de salida, es decir, el máximo de la pantalla 25600 píxel.

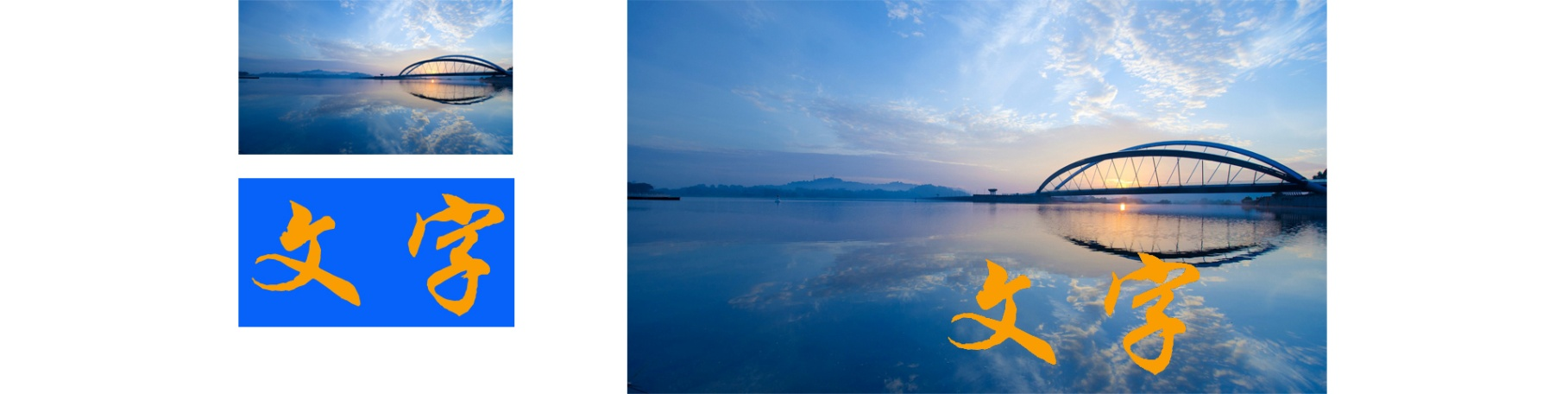

(12).Función de recorte de croma-HDP703 establece el color que se debe recortar en el procesador previamente, se utiliza para implementar la función de superposición de imágenes.
Aplicaciones

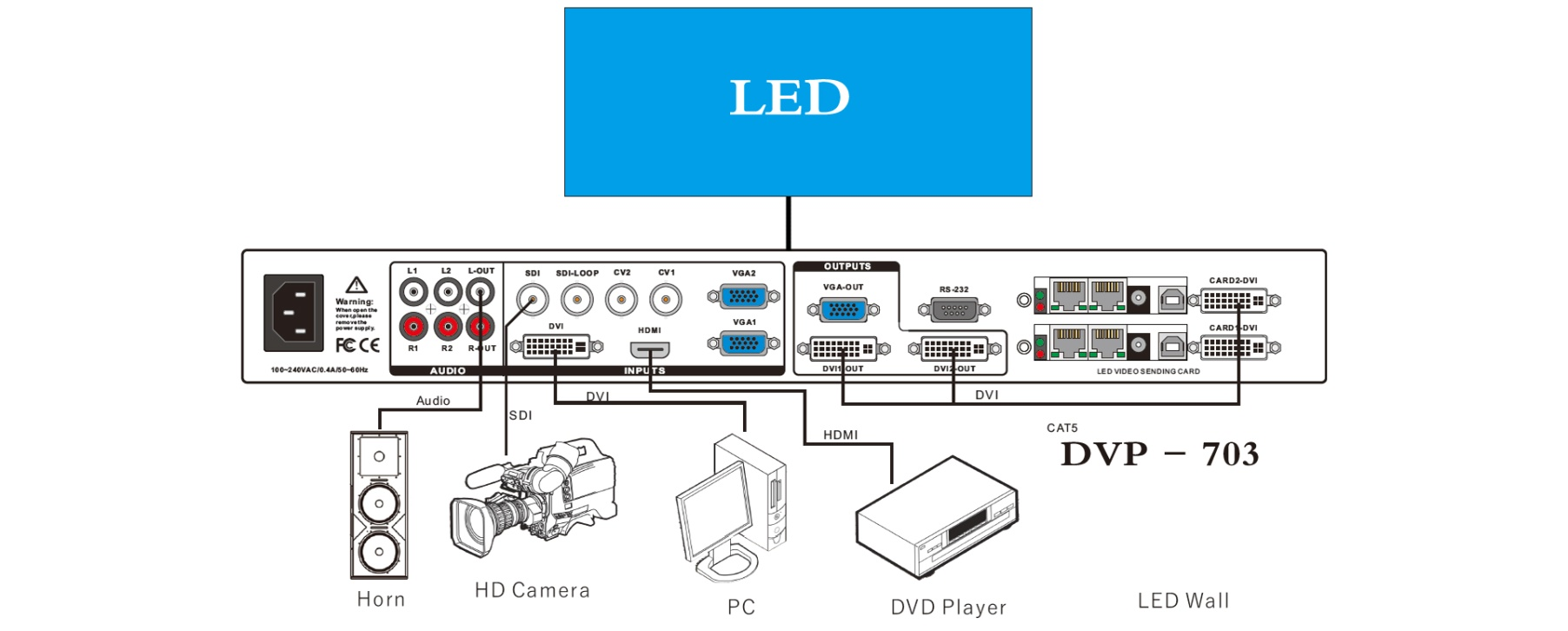

HDP703 es un procesador de entrada de video digital-analógico de 7 canales, entrada de audio de 3 canales, 3 salidas de video, 1 procesador de salida de audio. Podría usarse ampliamente para presentaciones de arrendamiento, pantalla LED grande con forma especial, pantalla LED mixta (diferente paso de punto), Grandes espectáculos teatrales, exposiciones, etc.
General
PARAMETROS GENERALES | PESO : 3,0 kg |
TAMAÑO (MM):Producto: (L,W,H) 253*440*56 Caja de cartón: (largo, ancho, alto) 515*110*355 | |
FUENTE DE ALIMENTACIÓN : 100VAC-240VAC 50/60Hz | |
CONSUMO : 18W | |
TEMPERATURA: 0℃~45℃ | |
HUMEDAD DE ALMACENAMIENTO: 10%~90% |
